CONDUCTORES ELECTRICOS

Propiedades de los conductores eléctricos

Los materiales conductores tienen características específicas que los hacen adecuados para el transporte de electricidad:

✅ Alta conductividad: Permiten el flujo de electrones con facilidad.
✅ Baja resistencia eléctrica: Minimiza las pérdidas de energía en forma de calor.
✅ Ductilidad: Se pueden estirar en hilos sin romperse.
✅ Maleabilidad: Se pueden doblar o dar forma sin fracturarse.
✅ Durabilidad: Resisten el paso del tiempo sin degradarse fácilmente.

Tipos de conductores según su forma y uso

Existen diferentes tipos de conductores según su estructura y aplicación:

A. Según su estructura
🔹 Sólidos: Son un solo hilo grueso de metal. Se usan en instalaciones fijas, ya que son rígidos.
🔹 Trenzados o flexibles: Compuestos por varios hilos delgados entrelazados. Son más flexibles y fáciles de manejar.

B. Según su recubrimiento
🔹 Desnudos: Sin aislamiento, usados en líneas de transmisión de alta tensión.
🔹 Aislados: Recubiertos con plástico, caucho u otro material para evitar cortocircuitos.

C. Según su uso
🔹 Conductores eléctricos de baja tensión: Para instalaciones domésticas y comerciales.
🔹 Conductores de media y alta tensión: Para distribución de energía en industrias y redes eléctricas.
🔹 Conductores especiales: Usados en electrónica, telecomunicaciones o entornos de alta temperatura.

Existen otros tipos de cables para diversas aplicaciones, como los cables coaxiales utilizados en telecomunicaciones y transmisión de señales de televisión, los cables de fibra óptica empleados en redes de internet de alta velocidad, los cables submarinos diseñados para conectar continentes a través de los océanos, los cables de alta temperatura utilizados en entornos industriales extremos, y los cables blindados, que ofrecen mayor protección contra interferencias electromagnéticas y daños mecánicos. Cada tipo de cable está diseñado con materiales y estructuras específicas para garantizar un rendimiento óptimo en su aplicación particular.

Materiales más usados en conductores eléctricos

Cada material tiene ventajas y desventajas según la aplicación:



🔹 El cobre es el más utilizado debido a su balance entre costo, disponibilidad y alta conductividad.

🔹 El aluminio es más liviano y barato, pero necesita mayor diámetro para conducir la misma corriente que el cobre.

Factores que afectan la conductividad eléctrica

La eficiencia de un conductor depende de varias condiciones:

🔹 Resistividad del material: A menor resistividad, mejor conducción (ejemplo: la plata es mejor que el cobre, pero es más cara).

🔹 Temperatura: A temperaturas altas, la resistencia del material aumenta y la conducción disminuye.

🔹 Longitud del cable: A mayor longitud, mayor resistencia y pérdida de energía.

🔹 Diámetro o sección del conductor: Un conductor más grueso permite transportar más corriente sin calentarse.

🔹 Frecuencia de la corriente: En corriente alterna (CA), la corriente fluye más por la superficie del conductor.

Aplicaciones de los conductores eléctricos

Los conductores eléctricos están en prácticamente todas las áreas de nuestra vida moderna:

⚡ Redes eléctricas: Distribución de energía desde plantas generadoras hasta hogares e industrias.

🏠 Instalaciones eléctricas domésticas: Cableado para iluminación, enchufes y electrodomésticos.

🚗 Automoción: Cableado interno de vehículos y sistemas eléctricos de autos eléctricos.

📡 Telecomunicaciones: Fibra óptica y cables coaxiales para transmisión de datos.

🔌 Electrónica: Circuitos impresos, procesadores y conectores de dispositivos electrónicos.

Normas y estándares de conductores eléctricos

Para garantizar seguridad y eficiencia, los conductores deben cumplir con normativas internacionales:

✅ IEC (International Electrotechnical Commission): Normas globales sobre conductores eléctricos.

✅ NEC (National Electrical Code - EE.UU.): Reglas de seguridad para instalaciones eléctricas.

✅ Norma UNE (España): Especificaciones para cables eléctricos en instalaciones seguras.

✅ NOM (México): Regulaciones sobre el uso y fabricación de cables eléctricos.

Estos estándares regulan aspectos como el diámetro del cable, capacidad de corriente y material aislante.

Medidas de los Conductores Electricos

AWG y MCM, que son medidas utilizadas en conductores eléctricos. Aquí te explico cada una:

1-) AWG (American Wire Gauge):

Es un sistema de numeración utilizado en EE. UU. para medir el diámetro de los cables eléctricos. Cuanto mayor es el número AWG, menor es el diámetro del cable y viceversa.

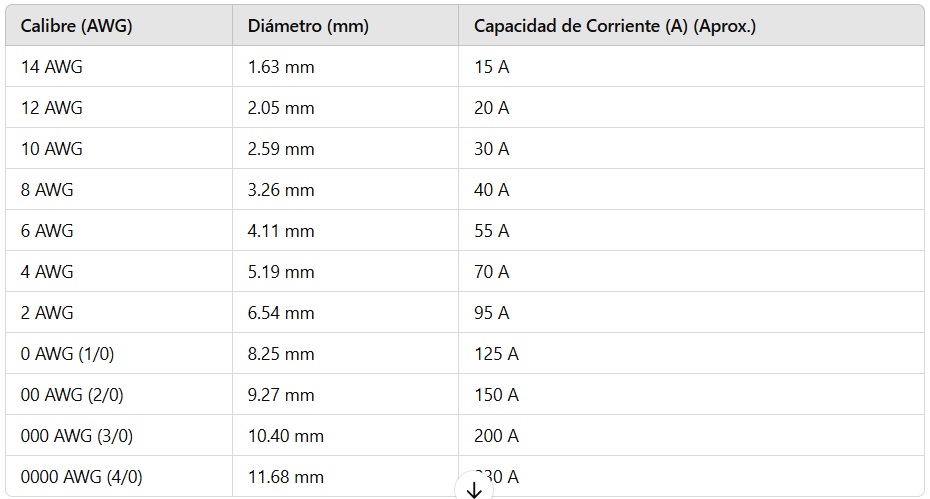

Algunos ejemplos de calibres AWG con sus diámetros y capacidades de corriente aproximadas:

Estos valores pueden variar según el tipo de aislamiento y la aplicación (por ejemplo, si el cable está en un ducto o al aire libre).

2-) MCM (o kcmil - mil circular mils):

Es otra unidad de medida del área de un conductor eléctrico. 1 MCM equivale a 1,000 cmil (circular mils). Se usa para medir cables de gran tamaño, generalmente superiores a 250 kcmil.

Ejemplos de conductores eléctricos en MCM (kcmil) con sus diámetros y capacidades de corriente aproximadas:

Los cables en MCM se usan en instalaciones de alta corriente, como sistemas industriales o alimentaciones principales de edificios.

Tipos de Aislamientos de conductores Electricos

Los conductores eléctricos pueden tener diferentes tipos de aislamiento dependiendo de la aplicación y las condiciones ambientales. Aquí te dejo los principales tipos de aislamiento usados en cables eléctricos:

Las siglas en los aislamientos de conductores eléctricos indican las características del material aislante y su resistencia a condiciones como temperatura, humedad, aceites o químicos. Aquí te explico algunas de las más comunes que aparecen en tablas de conductores:

🔹 Aislamientos Termoplásticos (PVC y derivados)

🔹 Aislamientos Termoestables (XLPE y EPR)

🔹 Otras Siglas Comunes

Capacidad del Conductor según Aislamiento y diametro

La Tabla 310.16 del Código Eléctrico Nacional (NEC, National Electrical Code) proporciona la capacidad de corriente (amperaje) de los conductores eléctricos en función de su tamaño (AWG o kcmil), el tipo de aislamiento y la temperatura máxima permitida.

Tabla 310.16 del Código Eléctrico Nacional (NEC, National Electrical Code)

Consulta Rápida Tabla Capacidad Conductores (Amp)

Encuentra de manera rápida y sencilla la capacidad de tu conductor eléctrico directamente de la tabla Tabla-310 sin tener que buscar directamente en ella, nuestra herrramienta tiene ya todos los valores en su base de datos, solo debes ingresa los datos clave, como calibre del conductor (AWG o MCM), material del conductor y condiciones de instalación, y obtendras instantaneamente la capacidad del conductor seleccionado.
