Es una propiedad eléctrica que describe la capacidad de un
componente o sistema para almacenar carga eléctrica cuando existe
una diferencia de potencial (voltaje) entre dos conductores.
Simbolo Eléctrico -->
Ctotal = ?
|
|
Función principal:
⮞ Almacenar energía en forma de campo eléctrico entre sus placas.
⮞ Se representa con la letra C.
⮞ Su unidad es el faradio (F).

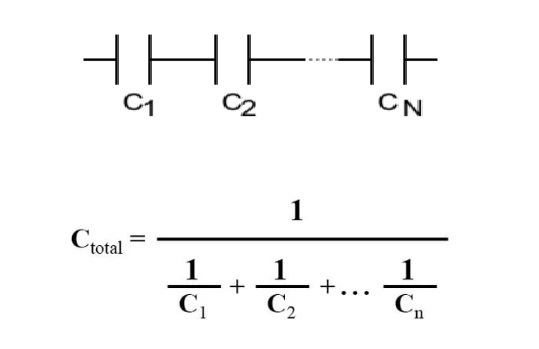

Cuando varios capacitores se conectan en serie, la capacitancia
total o equivalente no se suma directamente, sino que se calcula
como el inverso de la suma de los inversos de cada capacitancia
individual. Este comportamiento es opuesto al de las resistencias
en serie.
Características principales:
⮞ Carga (Q): Es la misma en todos los capacitores.
⮞ Voltaje (V): Se divide entre los capacitores según su
capacitancia.
⮞ Capacitancia equivalente (Ce): Se calcula como:
Cuando varios capacitores se conectan en paralelo, su capacitancia
total o equivalente se suma directamente, similar a cómo se
comportan las resistencias en serie. Esta configuración permite
almacenar una mayor cantidad de carga.
Características principales:
⮞ Voltaje (V): Es el mismo en todos los capacitores.
⮞ Carga (Q): Se reparte entre los capacitores según su
capacitancia.
⮞ Capacitancia equivalente (Ce): Se obtiene sumando todas las
capacitancias:
